Topologi jaringan komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenancenya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing. ada banyak macam topologi seperti topologi ring, star, bus, mesh, dan topologi tree. Berikut ulasan lengkapnya.
Baca Juga : Klasifikasi Jaringan Komputer
Topologi Star / Topologi Bintang
Dalam topologi star, semua kabel dihubungkan dari komputer-komputer ke lokasi pusat (central location), dimana semuanya terhubung ke suatu alat yang dinamakan hub.
Topologi star digunakan dalam jaringan yang padat, ketika endpoint dapat dicapai langsung dari lokasi pusat, kebutuhan untuk perluasan jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke central point. Jadi bila ada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).
Topologi star digunakan dalam jaringan yang padat, ketika endpoint dapat dicapai langsung dari lokasi pusat, kebutuhan untuk perluasan jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke central point. Jadi bila ada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).
Setiap komputer dalam jaringan bintang berkomunikasi dengan central hub yang mengirimkan kembali pesan ke semua komputer (dalam broadcast star network) atau hanya ke komputer yang dituju (dalam switched star network). Hub dalam broadcast star network dapat menjadi aktif ataupun pasif. Active hub memperbaharui sinyal elektrik yang diterima dan mengirimkannya ke semua komputer yang terhubung ke hub. Hub tipe tersebut sering disebut juga dengan multiport repeater. Jika kita menggunakan hub memiliki 32 port, dengan seluruh port terisi, maka collision akan sering terjadi yang akan mengakibatkan kinerja jaringan menurun. Untuk menghindari hal tersebut kita bisa menggunakan switch yang memiliki kemampuan untuk menentukan jalur tujuan data. Active hub dan switch membutuhkan tenaga listrik untuk menjalankannya. Pasisive hub, seperti wiring panel atau blok punch-down, hanya berfungsi sebagai titik koneksi (connection point) dan tidak melakukan penguatan sinyal atau memperbaharui sinyal. Passive hub tidak membutuhkan tenaga listrik untuk menjalankannya.
Keunggulan topologi star / topologi bintang :
- Paling fleksibel dibandingkan dengan topologi yang lain
- Pemasangan workstation yang baru sangat mudah, dan tidak mengganggu kerja dari komputer yang lain
- Kontrol terpusat, sehingga memudahkan pengecekan kesalahan jaringan.
- Kemudahan deteksi kesalahan pada jaringan, karena adanya kontrol terpusat dan satu kabel untuk satu komputer.
Kelemahan topologi jaringan star / topologi bintang :
- Boros kabel, karena topologi ini satu komputer akan dihubungkan ke hub dengan satu kabel, sehingga jika banyak komputer pada jaringan maka akan menggunakan kabel yang banyak pula.
- Perlu penanganan khusus untuk pengelolaan jaringan.
- Kontrol terpusat (hub) menjadi elemen yang sangat kritis, sehingga jika hub mengalami kerusakan maka semua jaringan akan mengalami masalah.
Topologi Ring / Topologi Cincin
Pada topologi ring / topologi cincin setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring.
Topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.
Topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.
Keunggulan topologi ring / topologi cincin :
- Hemat kabel
- Untuk membangun jaringan dengan topologi ini lebih murah bila dibandingkan dengan topologi Star.
Kelemahan topologi ring / topologi cincin :
- Sangat peka terhadap kesalahan jaringan.
- Sukar untuk mengembangkan jaringan, sehingga jaringan tersebut nampak menjadi kaku.
- Biaya pemasangan lebih besar.
Topologi Tree / Topologi Pohon
Topologi tree atau topologi pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.
Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hierarki yang berbeda. Untuk hierarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hierarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer.
Pada jaringan pohon, terdapat beberapa tingkatan simpul atau node. Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7.
Keunggulan topologi tree / topologi pohon :
- Mudah dalam pengembangan jaringan.
- Mudah dalam mendeteksi kerusakan.
- Jika salah satu kabel sub-Node, maka sub-Node yang lain tidak akan terganggu.
Kelemahan topologi tree / topologi pohon :
- Jika salah satu konsentrator atau sentral Node mengalami kerusakan, maka sub-Node yang ada dibawahnya akan terganggu.
Topologi Mesh / Topologi Jala
Topologi jala atau topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).
Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).
Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer harus memiliki port I/O sebanyak 5-1 = 4 port.
Keunggulan topologi mesh / topologi jala :
- Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai ramai/sharing).
- Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.
- Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
- Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.
Kelemahan topologi mesh / topologi jala :
- Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O.
- Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.
Topologi Bus
Topologi bus merupakan topologi yang banyak digunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel sepaksi adalah sulit untuk mengukur apakah kabel sepaksi yang digunakan benar-benar cocok atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang digunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node).
Pada topologi bus dua ujung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan men-tap Ethernetnya sepanjang kabel.
Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan. Berikut ciri-ciri dari topologi bus.
- Teknologi lama, dihubungkan dengan satu kabel dalam satu baris
- Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer
- Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena hanya bisa digunakan oleh satu komputer.
- Kabel “cut” dan digunakan konektor BNC tipe T.
- Diujung kabel dipasang 50 ohm konektor.
- Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain
- Susah melakukan pelacakan masalah
- Discontinue Support
Keunggulan topologi bus :
- Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain.
- Hemat kabel.
- Layout kabel yang sederhana.
Kelemahan topologi bus :
- Bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.
- Kepadatan pada jalur lalu lintas.
- Diperlukan Repeater untuk jarak jauh.

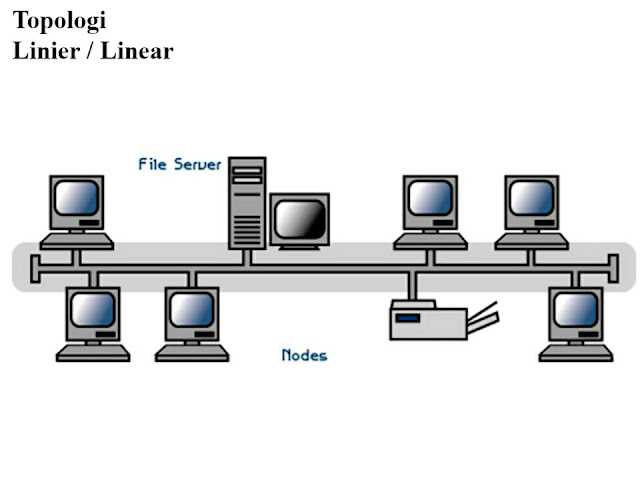

Topologi Linear / Topologi Runtut
Jaringan komputer dengan topologi runtut atau linear topology biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah penamat (terminator).
Penyambung yang digunakan berjenis BNC (British Naval Connector : Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer. Ciri-cirinya adalah :
- Penyambung kabel BNC digunakan untuk menghubungkan kabel ke penyambung-T.
- Penyambung-T BNC digunakan untuk menghubungkan kabel ke komputer.
- Penyambung tabung BNC (BNC barrel connector) digunakan untuk menyambung 2 kabel BNC.
- Penamat BNC digunakan ntuk menandai akhir dari topologi bus.
Kelebihan topologi linear / topologi runtut :
- Hemat kabel
- Tata letak kabel sederhana
- Mudah dikembangkan
- Tidak butuh kendali pusat
- Penambahan maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan.
- Harga murah
Kelemahan topologi linear / topologi runtut :
- Deteksi dan isolasi kesalahan sangat kecil
- Kepadatan lalu lintas tinggi
- Keamanan data kurang terjamin
- Kecepatan akan menurun bila jumlah pemakai bertambah
- Diperlukan pengulang (repeater) untuk jarak jauh
- Keamanan kurang
